Standard de referință pentru grătare de oțel

Țară	Standard pentru grătare din oțel	Standard de galvanizare
China	YB/T4001-1998, YB/T4001-2007	GB/T 13912
STATELE UNITE ALE AMERICII	ANSI/NAAMM-MBG531	ASTM A123-89
Regatul Unit	BS4592-2006	BS 729
Australia	AS1657-1992	AS/NZS 4680, AS1650

Materialul și tratarea suprafeței grătarului din oțel

Material: oțel moale, oțel inoxidabil

Tratamentul suprafeței: negru/netratat (U), galvanizare la cald (G), vopsire (P)

Componentele grătarului din oțel


Bara de rulment:oțelul plat cu rulare uniformă, material major pentru grătare de oțel, care se încheie pe baza grinzilor.	Bară transversală:bară de oțel stoarsă cu secțiune pătrată, pentru fixarea barelor de lagăr prin sudare pe ele

Foaie înfășurată:tablă de oțel sudată împreună cu capetele barelor de rulment, pentru a etanșa marginea grătarului.	Lungime (Span):cea mai mare măsurătoare în funcție de direcția paralelă a barelor de rulment,

Lăţime:măsurarea în funcție de direcția paralelă a traverselor	Dinți perforați:dent în semicerc perforat pe bara de rulment pentru a întări capacitatea anti-buze

Bara anti-alunecare:bară grosieră fixată pe marginea din față pentru a preveni alunecarea	Placă pentru picioare:Oțel plat sudat pe marginea grătarului, partea superioară este mai sus decât gardul grătarului

Hollow and Gap:piese tăiate din grătar pentru a face țevi sau echipamente să se traverseze sau să evite obstacole	Suprafața netă:zona reală a grătarului fără goluri și goluri

Suprafata totala:suprafața calculată în funcție de cea mai mare dimensiune a grătarului, inclusiv cu toate golurile și golurile

Simbol al grătarelor din oțel

Clasificări ale grătarelor din oțel


Tip F Bară de rulment: Bară plată	Tip S Bară de rulment: Bară zimțată

Eu scriu Bara de rulment: Iar	Tip SI Bară de rulment: Grinda I zimțată

Dimensiunea grătarelor din oțel

Pasul barei transversale: 24-200mm

Pasul barei de rulment: 15-90mm

Dimensiunile barelor de rulment: grosime 3-8mm, înălțime 20-150mm

Grătar din oțel compus

Grătarul din oțel compus este compus din plăci în carouri pe o suprafață etanșă și grătare de oțel cu o anumită capacitate de întindere. Grătarul din oțel compus este format din orice tip de grătar din oțel și placă în carouri de diferite grosimi. Grătarul G323/40/100, G253/30/100 sau G323/60/100 este în general folosit ca placă de sprijin, iar placa în carouri cu grosimea de 3 mm este folosită ca placă superioară, în timp ce placa de 4 mm, 5 mm sau 6 mm grosime poate de asemenea, să fie utilizate în funcție de cerințele clienților.

image018_

Plafon cu grilaj de oțel

Plafoanele cu grătare din oțel, care sunt proiectate și produse cu grătare din oțel, au o structură ușoară, dar de înaltă rezistență pentru ca oamenii să meargă pe ele. Este galvanizat la cald, anticoroziv și durabil, fără vopsea. Este utilizat pe scară largă industrie de fabricare a tutunului, fabrici industriale, gimnaziu mare, expoziție, centru comercial, stații, curte, aeroport etc.

image020_

Gratar din otel Treapta de scara

Tipuri de grilaj din oțel

Max. Lungimea treptei scării cu grătar de oțel

Se recomandă lățimea benzii de rulare a grătarului din oțel

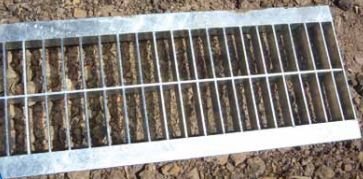

Capac grătar din oțel

Grilajele din oțel pot fi folosite ca acoperiri pentru șanțuri, șanțuri de conducte, canale subterane, cămină de ventilație și puțuri de inspecție etc. la trotuar, alee, curte sau clădiri. Capacul șanțului cu grătare din oțel include de obicei un cadru fix și un capac mobil pentru grătare din oțel, iar dacă este necesar, pot fi furnizate un dispozitiv de strângere și un dispozitiv antifurt.


Capac de șanț	Capac de canal	Canal subteran

Gratar din otel personalizat
