Manometru cu tub Bourdon
Aplicarea manometrului cu tub Bourdon
Rezerva de apa
Uzina de prelucrare chimică
Irigatii agricole
Automobile
Marin
Aerospațial
HVAC
Avantajul manometrului Bourdon Tube
Cost scăzut
Construcție simplă
Precizie mare de măsurare
Disponibil într-o gamă largă de game
Utilizați cu aplicații cu vibrații puternice și sarcină dinamică de presiune
Standarde de referință ale manometrului cu tub Bourdon
ANSI B40.1
EN837
Principalul de funcționare al manometrului cu tub Bourdon
 | Acest manometru este atașat la o conductă la conducta de admisie (A). Conducta de admisie este menținută în poziție de blocul prize (B), presiunea curge în capătul staționar al tubului Bourdon (C). Presiunea este distribuită prin tubul Bourdon în formă de C (D). Ca urmare a acestei presiuni, forma C se îndreaptă. Un pivot și un știft de pivotare (E) conectează mișcarea de îndreptare cu angrenajul sectorial (F) la capătul mobil al tubului Bourdon. Datorită sistemului de angrenaj, mișcarea la capătul mobil al tubului Bourdon este amplificată astfel încât o schimbare foarte ușoară a presiunii are ca rezultat o mișcare considerabilă a acului indicator (G). În general, indicatorul se deplasează de la stânga la dreapta pe o cale circulară pe o scară calibrată. O scădere a presiunii va duce la revenirea tubului Bourdon la poziția inițială. |
Categoria manometrului cu tub Bourdon
Manometru standard uscat
Manometrul standard de presiune uscată este potrivit pentru măsurarea presiunii lichidului, gazului, aburului sau vidului care nu sunt cristaloizi și neconcreționați și nu prezintă pericol de explozie și nu erodează oțelul și aliajul de cupru.
Marime nominala | 1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150) |
|
Interval de presiune | {{0}}—0 la 24 bar, 0—1000bar | |
Precizie | ±1 la sută ,±1,6 la sută ,±2,5 la sută | |
Temp. de lucru | -20 grad --70 grad | |
Caz | Oțel inoxidabil, oțel, plastic | |
Tubul Bourdon | Bronz fosforic | |
Conexiune | Alama sau otel inoxidabil |
|
Circulaţie | Alama sau otel inoxidabil | |
Apelează | Aluminiu, negru | |
Fereastră | Sticlă sau plastic | |
Fir | 1/8", 1/4", 3/8", 1/2" PT BSP NPT | |
Conexiune | 1/2", 3/8", 1/4", 1/8" BSP NPT PT |

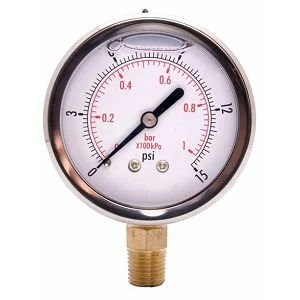

Manometru umplut cu lichid
Manometrul umplut cu lichid este umplut cu lichid de amortizare cu o bună performanță de rezistență la șoc, este potrivit pentru locații în care presiunea mediului se schimbă intens și există șoc de presiune sau presiunea este eliberată brusc, poate măsura gazul și lichidul, etc.
Marime nominala | 1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150) |
|
Interval de presiune | {{0}}—0bară, 0—1000 bar | |
Precizie | ±1 la sută ,±1,6 la sută ,±2,5 la sută | |
Temp. de lucru | -20 grad --70 grad | |
Caz | Oţel inoxidabil | |
Inel | Oțel inoxidabil, tip baionetă sau tip sert | |
Tubul Bourdon | Bronz fosfor sau oțel inoxidabil | |
Conexiune | Alama sau otel inoxidabil | |
Circulaţie | Alama sau otel inoxidabil |
|
Apelează | Aluminiu, negru | |
Fereastră | Sticlă sau plastic | |
Fir | 1/8", 1/4", 3/8", 1/2" PT BSP NPT | |
Conexiune | 1/2", 3/8", 1/4", 1/8" BSP NPT PT | |
Completati | Glicerina (Standard) | |
Garnitură/Capac de umplere | Neopren sau silicagel |
Manometru din oțel inoxidabil
Manometrul din oțel inoxidabil este potrivit pentru măsurarea presiunii lichidului, gazului și tulpinii sau vidului, care sunt necristaloide și neconcreționare și nu prezintă pericol de explozie și nu erodează oțelul.
Marime nominala | 1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150) |
|
Interval de presiune | {{0}}—0bară, 0—1000 bar | |
Precizie | ±1 la sută ,±1,6 la sută ,±2,5 la sută | |
Temp. de lucru | -20 grad --70 grad | |
Caz | Oțel inoxidabil cu ventilație de presiune | |
Inel | Oțel inoxidabil, tip baionetă | |
Tubul Bourdon | Oţel inoxidabil | |
Conexiune | Oţel inoxidabil | |
Circulaţie | Oţel inoxidabil |
|
Apelează | Aluminiu, negru | |
Fereastră | Sticlă | |
Fir | 1/8", 1/4", 3/8", 1/2" PT BSP NPT | |
Conexiune | 1/2", 3/8", 1/4", 1/8" BSP NPT PT | |
Completati | Glicerina (Standard) | |
Garnitură/Capac de umplere | Neopren sau silicagel |
